三种CAD矩形画法

学习CAD，我们先要学会画简单的几何图形，矩形是4条直线元素组合而成的闭合对象，接下来我们来了解下CAD矩形的绘制方法。

使用工具：迅捷CAD编辑器专业版
免费下载
1.在迅捷CAD编辑器中，执行【绘制】-【矩形】命令；

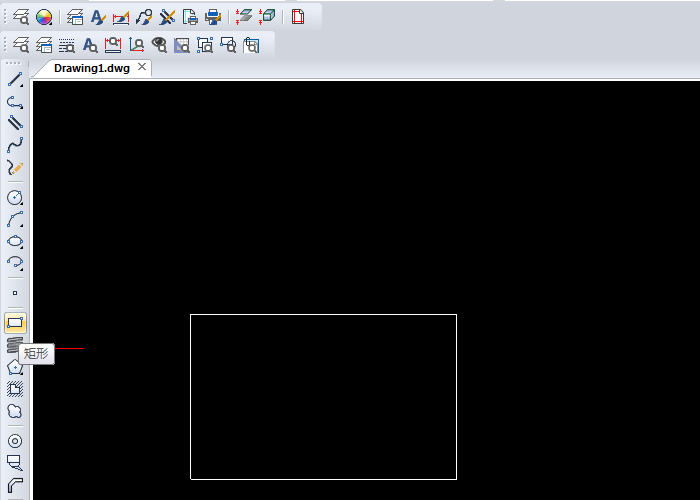

2.单击绘图区的矩形按钮。

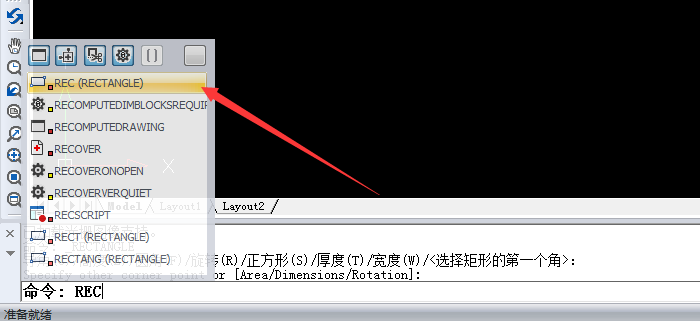

3.在命令行输入rec，选择RECTANGLE。

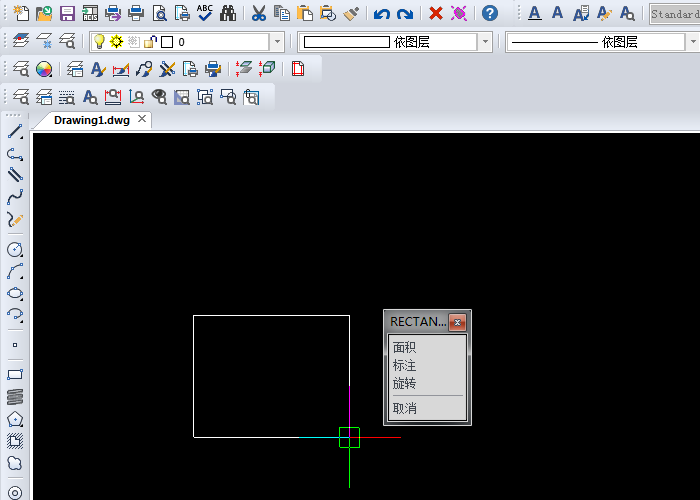

选择矩形命令后，拖动鼠标直接绘制矩形即可。如果想要绘制准确的矩形，在RECTANGLE窗口中，可以选择导角、圆角、旋转、正方形、高度、厚度、线条宽度等进行设置。

选择倒角命令：可以绘制具有相应倒角特征的矩形。

选择圆角命令：可以绘制具有相应圆角特征的矩形。

选择旋转命令：可以在绘制过程中随意旋转矩形的边角。

选择正方形命令：可以绘制一个正方形。

选择高 度命令：可设置矩形在三维空间内的基面高度，也就是距离当前坐标系的xoy坐标平面的高度。

选择厚度或是宽度命令：可分别用于设置矩形各边的厚度和宽度。

了解其他CAD教程的使用方法，可以在迅捷CAD软件帮助中查找。
