CAD公差标注怎么标？CAD公差标注操作教程分享

CAD公差标注是机械制造和工程设计领域中非常重要的一个环节。正确的公差标注可以确保制造过程的准确性和质量控制，因此，掌握CAD公差标注的方法和操作技巧对于工程师和设计师来说非常重要。本文接下来就给大家介绍借助迅捷CAD编辑器进行CAD公差标注，一起来看看吧。

立即下载

一、公差标注的意义和应用场景

公差标注是机械制造和工程设计中的重要环节，它规定了零件加工和装配过程中的允许偏差范围。公差标注的准确性和合理性直接影响到零件的互换性和整机的性能。公差标注通常包括尺寸公差、形状公差、位置公差和跳动公差等。

二、准备工作

在进行CAD公差标注之前，需要准备好以下工具和环境：

CAD软件：如迅捷CAD编辑器。迅捷CAD编辑器是一款专业的CAD图纸编辑软件，支持多种文件格式，如DWG、DXF、DWT、DWF等，可以帮助用户进行二维和三维 CAD 图纸的编辑和浏览。

公差标准文档：根据实际需求选择相应的公差标准，如ISO、JIS等。

熟悉CAD软件的操作：了解如何创建和编辑图形元素，如线条、文本等。

三、CAD公差标注操作教程

以下是一份简单的CAD公差标注操作教程：

1、打开迅捷CAD编辑软件，并创建一个新的图形文档。

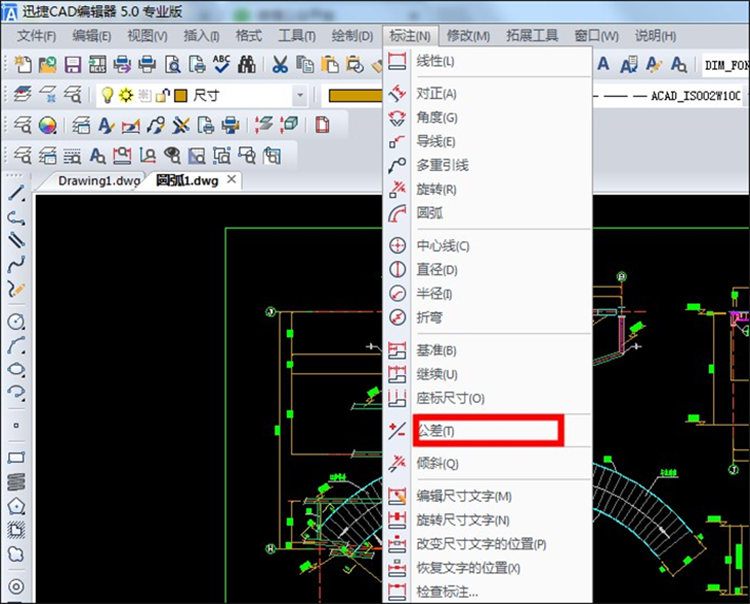

2、选择公差标注样式：根据实际需求选择线性尺寸公差或角度公差等样式。其中TOL则是公差标注的快捷键，更多CAD快捷键知识可参考本站：经典CAD快捷键命令大全

3、确定标注尺寸：选择需要标注的尺寸，可以是线性尺寸或角度尺寸等。

4、输入公差数值：在标注元素中输入公差数值。

5、调整标注位置和方向：根据需要调整标注元素的位置和方向，以确保清晰可见。

6、保存图形文档，并导出公差标注结果为常用的文件格式，如DXF、DWG等。

四、总结

CAD公差标注是机械制造和工程设计中的重要环节，正确的公差标注可以确保制造过程的准确性和质量控制。本文介绍了CAD公差标注的方法和操作技巧，并通过具体案例进行了说明。掌握CAD公差标注技巧对于工程师和设计师来说非常重要，可以提高工作效率和减少错误。

好啦，今天关于“CAD公差标注怎么标”的教程就分享到这里，大家看完本文后是否对如何标注CAD公差有了一定的了解呢？希望本文内容可以帮助大家~
