CAD构造线命令的使用之图文解说（一）

构造线（XLINE），即无限长的线，中文翻译成构造线说明了它在实践绘图时的作用，很多时候可以用来作为辅助线，比方绘制机械三视图的时候可以使用结构线将各向视图的图 形对齐，除了作为辅助线以外，有时也会用于绘图，当知道线的方向和位置，但长度不明确的时候，也可以用结构线来代替，比方修建的轴网或图中一些需求其他图形来确认长度的直线段等。

使用工具：迅捷CAD编辑器专业版
免费下载

在CAD制图软件中，一般情况下可有多种方法激活构造线命令

1》鼠标右击工具栏，选择显示工具栏—构造线按钮；

2》也可以点击绘图，在下拉有个“构造线”命令；

3》或直接在软件下方命令行输入“XL”构造线命令，按回车；

当命令被激活后，在绘图区点击一点确定构造线的位置，然后移动鼠标，构造线会变动位置，随便点击一点构造线确定。其中构造线的类型及画法也有着不同之处！如：水平画法、垂直画法、角度画法、平分画法、偏移画法；下面给大家具体解说一下！

第一：水平画法

命令激活后，根据命令行提示，这时鼠标在绘图区点击，即一次水平的构造线命令，可以连续点击形成多个水平构造线，按ESC键退出命令。

第二：垂直画法

其实构造线的垂直画法与水平画法一样，所绘制出来的构造线就是垂直构造线。

第三：角度画法

点击构造线命令，在命令行输入所作构造线度数，这里就以角度是45度为例，输入45按回车，在绘图区点击得到45度的构造线。

第四：平分画法

首先需要自定义在绘图区画一个角度。然后进行角度平分线的绘制，选择构造线平分命令，根据命令行提示进行端点选择后，按ESC键退出命令，得到角平分线。顶点图示标出，起点是第一条边上的任意一点，端点是另一条边上的任意一点。

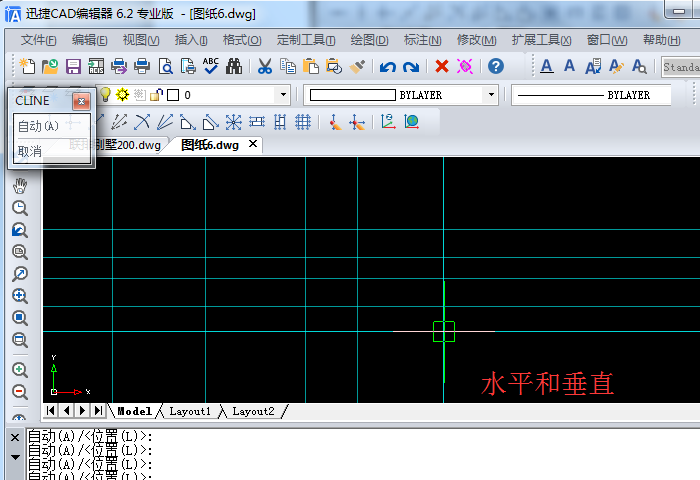

第五：水平和垂直画法

其实就是将前水平画法和垂直画法相结合，但是又有所不同！更加简单一点！一步垂直即可画出既水平又垂直的构造线。

以上即是关于构造线的画法及图文解说，希望对大家有所帮助！大家也可以前往迅捷CAD视频教程中观看在线视频进一步了解操作方法。
