CAD如何定距等分一条曲线线段？

小伙伴们在CAD制图设计的过程中，常常会遇到各种各样不同的问题，有时候就会遇到需要调用定距等分命令的情况。若是有一条不规则的曲线，我们该如何把它定距等分呢？现在小编就想和大家讨论一下，具体如何定距等分一条曲线线段？

使用工具：迅捷CAD编辑器专业版
免费下载

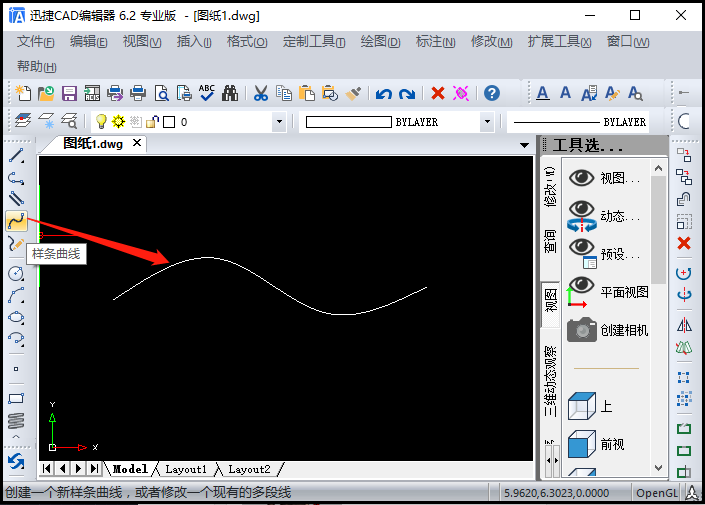

步骤一：绘制一条曲 线线段

我们先运行CAD制图软件，然后在绘图框中，绘制一条曲线。

步骤二：“格式”-“点样式”

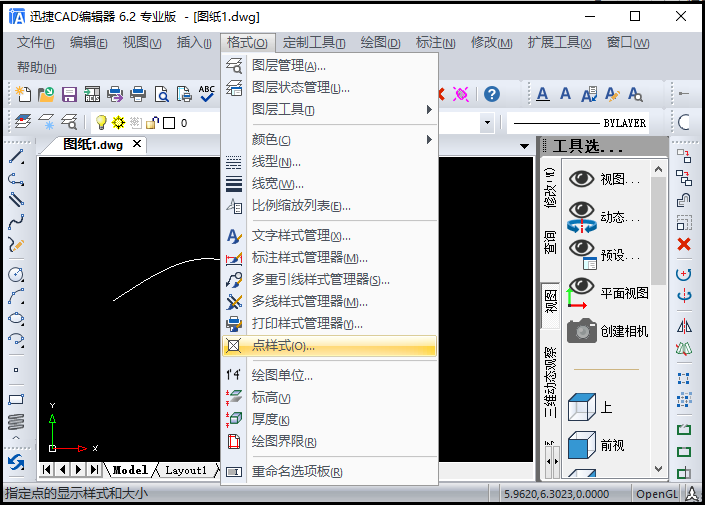

我们点击菜单栏里的“格式-点样式”选项按钮。会有“绘图设置”弹窗弹出。

在打开的“绘图设置”弹窗里，我们会看到“对象生成”页面下，点的选项框详情。

我们可以自定义选择“点显示类型”，调整“点大小”，同时可以勾选点的“屏幕尺寸的5”，“绝 对尺寸”、“百分比尺寸”之一。

自定义设置好需要的点的相应设置后，我们直接点击“确定”选项按钮即可。

步骤三：定距等分曲线线段

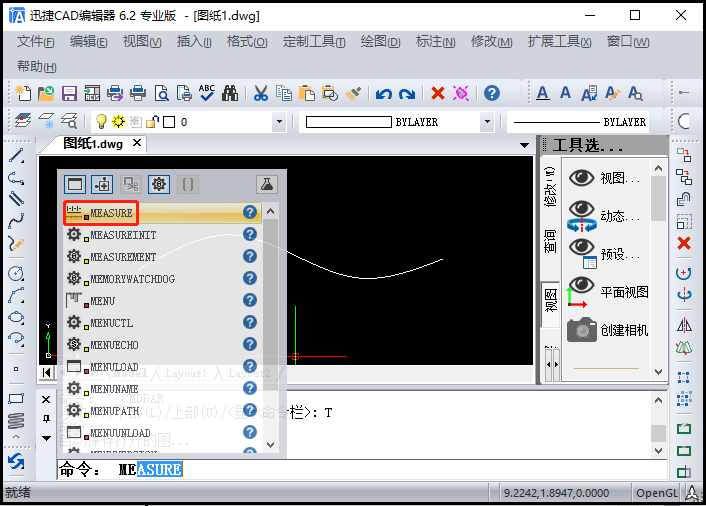

我们在命令框中，输入定距等分 MEASURE命令字符，或是直接输入快捷键“me”，调用定距等分命令。

这时候命令行会显示“选取量测对象: ”，我们直接移动光标，选中这条绘制好的曲线。

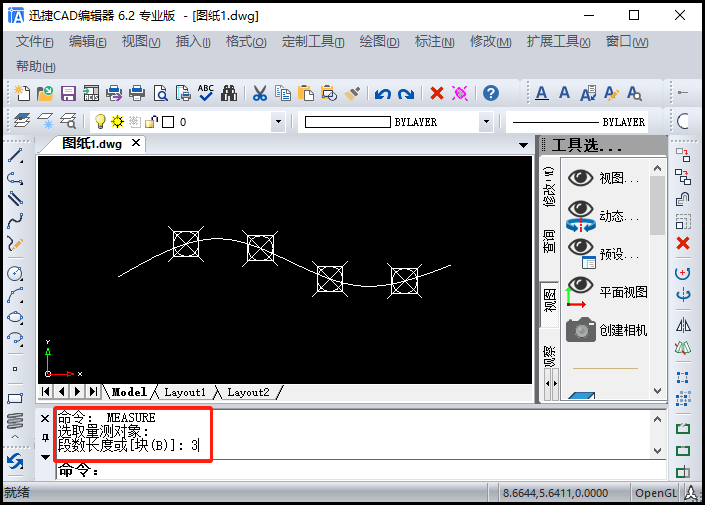

这时候命令行会显示“段数长度或[块(B)]:”，我们可以自定义选择定数等分的段数长度。这里我们任意输入数字3，再点击“Enter”键确定。

这时候定距等分好的曲线线段就清晰地在绘图框里显示出来了。

以上就是迅捷CAD编辑器专业版里，如何定距等分曲线线段的具体步骤。喜欢的小伙伴们快点来试一下吧。
