扫盲：CAD点样式知多少？教你设置方法

CAD中的“点”对象的使用是通过点样式的设置和理解，将其应用到不同的图纸中，但是如果使用默认的点样式来绘制或标记对CAD图纸的阅览会造成不便，因此，采用手动制作点样式图纸对点样式不同需求，那么我们该如何来设置CAD点样式呢？

利用点样式设置，定数等分DIV和定距等分ME获取节点，设置节点捕捉，可获取相应条件的图纸。

使用工具：迅捷CAD编辑器专业版
免费下载

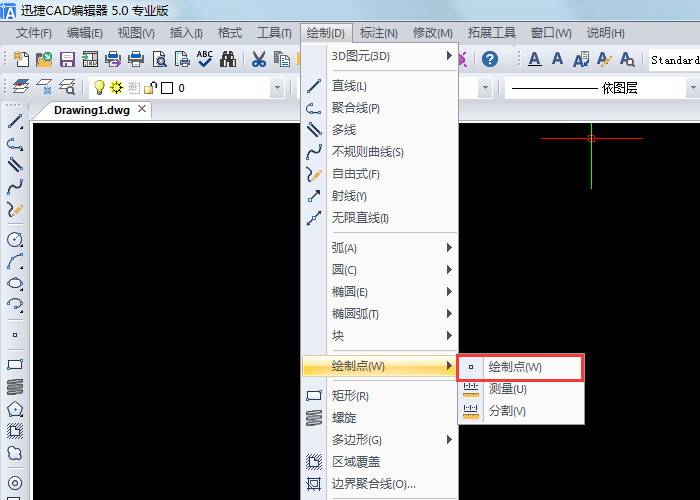

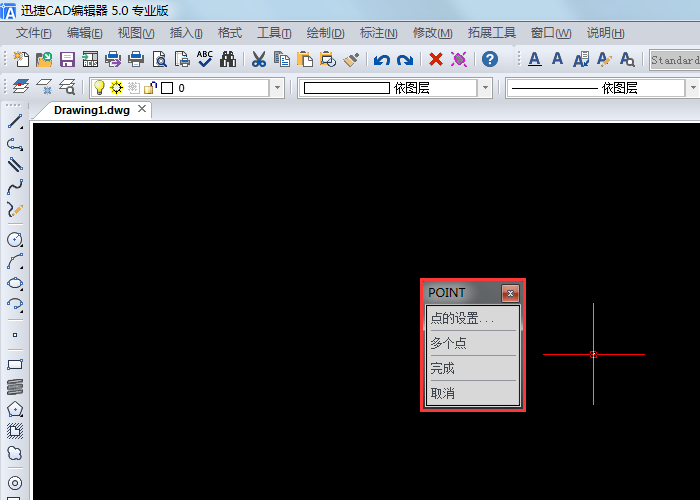

在迅捷CAD编辑器中，选择绘制-绘制点，在弹出的POINT对话框中，选择点的设置，就可以打开“绘图设置”对话框。

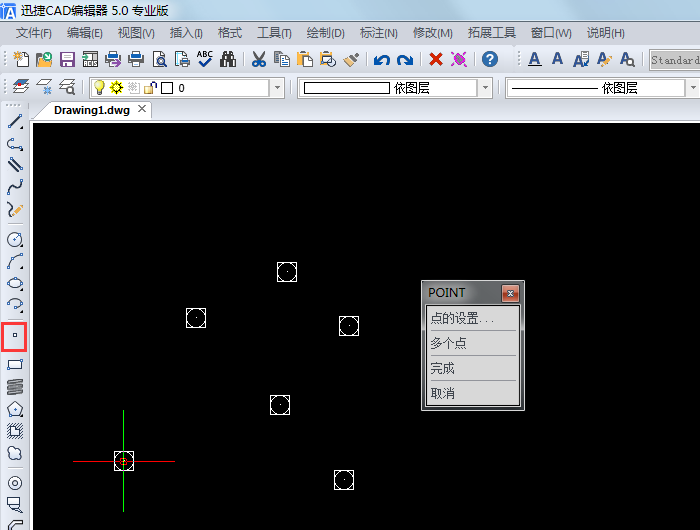

点可以通过设置样式显示出不同的造型，满足一个图中不同的点样式要求。选择相应点样式后，直接点击确定即可。这时可以看到图中的点样式已经根据我们选择的点样式而改变。

点对象的捕捉设置，在绘图设置窗口切换到坐标输入选项卡，采用点捕捉对象。

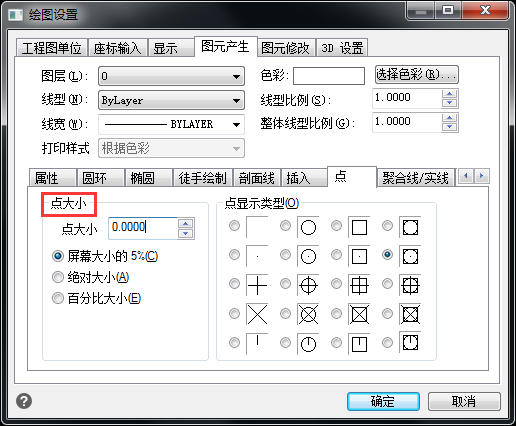

点样式显示大小的色设置，相对于当前CAD屏幕设置大小，我们可以在绘图设置-图元产生-点大小中，对其进行设置。RE刷新后，点样式的大小根据不同CAD屏幕的大小而改变。

以上是对于迅捷CAD编辑器设置点样式的说明，输入POINT（快捷键“PO”）按空格确认，就可以绘制点。直接在窗口中点击或输入坐标位置可以画点，这时候点样式为默认样式。

CAD操作技巧、相关问题以及CAD教程可在软件帮助中查看。
