cad画图比例尺怎么设置？适合新手的手把手比例设置教程

在CAD中，比例尺通常是用来表示图纸上的尺寸与实际尺寸之间的比例关系的。比如，1:100的比例尺意味着图纸上1cm代表实际尺寸的100cm。了解比例尺的概念和原理是绘制图纸进行设置和调整的基础。

立即下载

对于新手来说，可能会对这个过程感到有些迷茫。下面，我们将提供一个适合新手的CAD画图比例尺调整教程，帮助大家轻松掌握比例尺的设置和调整方法。

一、设置CAD绘图比例尺

这里，给大家简单演示一下操作步骤。在迅捷CAD编辑器中打开需要调整的cad画图比例尺的图纸，如下图。

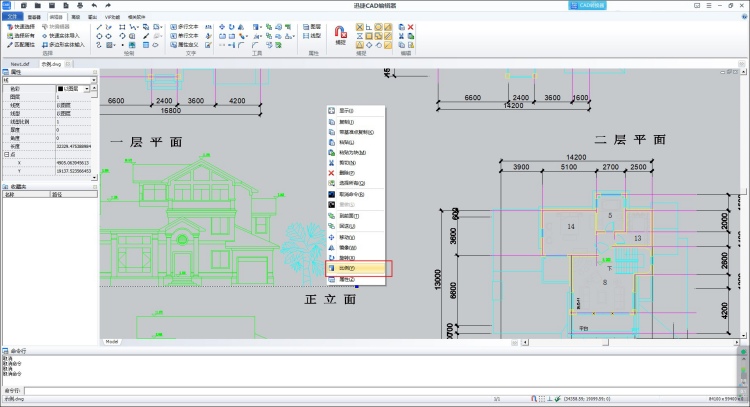

随后，在编辑器区，选中图像右击，选择弹出【比例】功能，对其cad画图比例尺进行设置。我们需要选择绘图单位，如毫米（mm）、厘米（cm）或米（m）等。这取决于你的设计需求和行业标准。

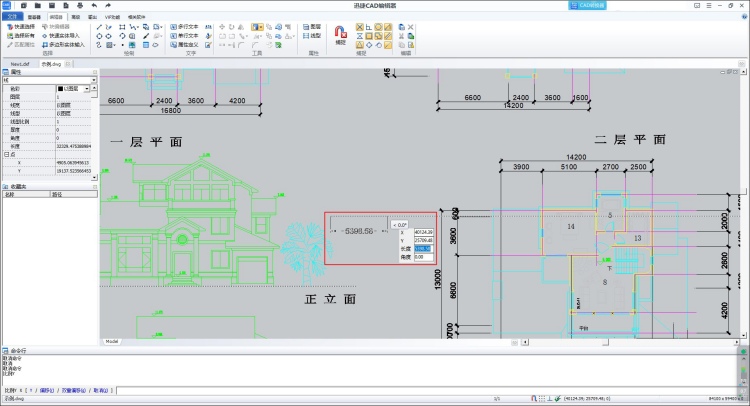

这里，你可以直接输入你想要的比例尺数值，如1:100。并保存你的设置并应用到当前绘图或默认设置中。

以上两步操作，我们就可以简单的将cad画图比例尺进行设置完毕了，放大图纸之后，我们也能轻松的看到这些图纸的比例尺。

二、cad画图比例尺设置注意事项

①保持一致性：在调整比例尺时，要确保整个图纸的比例尺保持一致，避免出现混乱和错误。

②备份文件：在进行比例尺调整之前，建议先备份原始文件，以防万一出现错误或不满意的结果。

学习与实践：CAD的比例尺设置和调整需要一定的学习和实践才能掌握。建议多参考相关教程和案例，并结合自己的实际情况进行练习。

通过以上步骤和注意事项的介绍，相信你已经对CAD画图比例尺的设置和调整有了更深入的了解。作为新手，建议多加练习和实践，逐渐掌握这一重要技能。同时，也要关注行业动态和新技术的发展，不断提高自己的CAD绘图水平。
