CAD图纸如何查看图形特性

在日常的CAD制图过程中，有时候为了了解重要的CAD图纸的详细信息，我们可能会遇到需要查看CAD图纸文件图形特征的时候。因为图形特征可以查看标题，作者，超链接等等很多详细的信息，那么CAD图纸如何查看图形特性呢？下面教大家一种方法。

使用工具：迅捷CAD编辑器专业版
免费下载

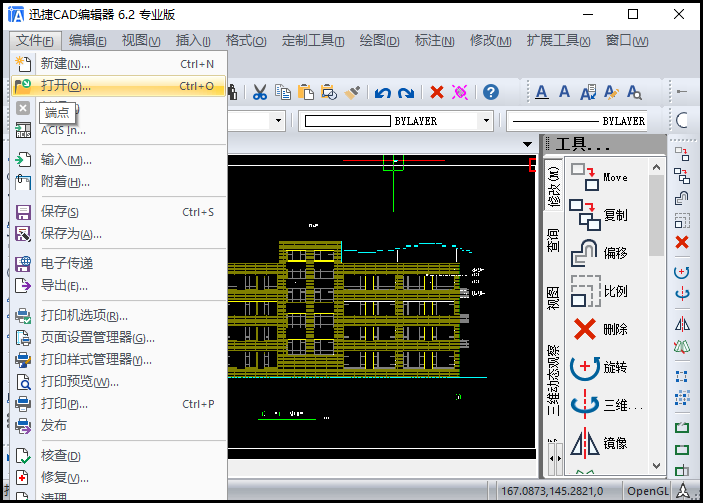

步骤一：任意打开一张CAD图纸

运行CAD制图软件，点击菜单栏“文件-打开”选项按钮，任意打开一张需要查看图形特性的CAD图纸文件。

步骤二：文件-图形特性

1.点击菜单栏里“文件-图形特性”选项按钮，这时候会弹出图形特性的弹窗。

2.或者用快捷组合键Alt+F+O，这时候也会弹出图形特性的弹窗。

3.或者在命令行输入DWGPROPS命令字符，这时候也会弹出图形特性的弹窗。

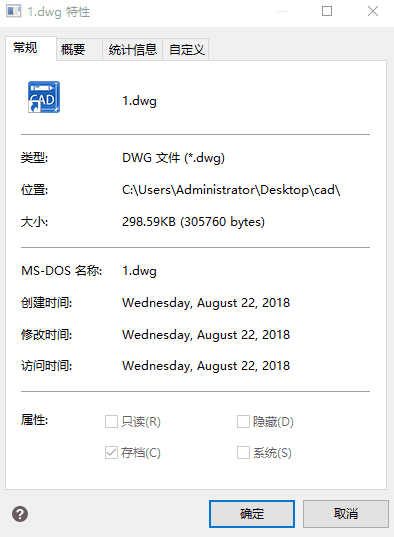

步骤三：图形特性弹窗详解

在图形特性弹窗中分别有常规、概要、统计信息、自定义四个选项卡信息；

1.选择“常规”选项卡，显示信息包括文件名称和图标，以及文件的类型、位置、大小，MS-DOS 名称、创建时间、修改时间、访问时间，显示系统及文件属性，可在 WinDows 资源管理器中修改。

2.选择“概要”选项卡，显示信息包括标题、主题、作者、关键字、注释、超链接基地址，对应的文本框可填写对应信息。

3.选择“统计信息”选项卡，显示信息有创建时间，修改时间，访问时间，编辑者，保存此任务，总编辑时间，对象数量，图纸版本。

4.选择“自定义”选项卡，自定义特性可以进行添加，会弹出增加自定义特性对话框，可以输入新的自定义特性的名称和值，名称要是唯 一的。同时我们也可以对已有的自定义特性进行修改或删除操作。

以上就是小编今天分享的关于CAD图纸如何查看图形特性的分析教程，以迅捷CAD编辑器专业版为例，喜欢的小伙伴们快点来尝试一下吧！
