CAD绘图时，如何设置图形界限

图形界限好比图纸的幅面，画图时就在图界内，一目了然。按图界绘的图打印很方便，还可实现自动成批出图。那么我们在CAD绘图时，如何设置图形界限呢？小编今天就给大家详细的演示一遍。具体演示步骤如下：

使用工具：迅捷CAD编辑器专业版
免费下载

步骤一：先设置好单位

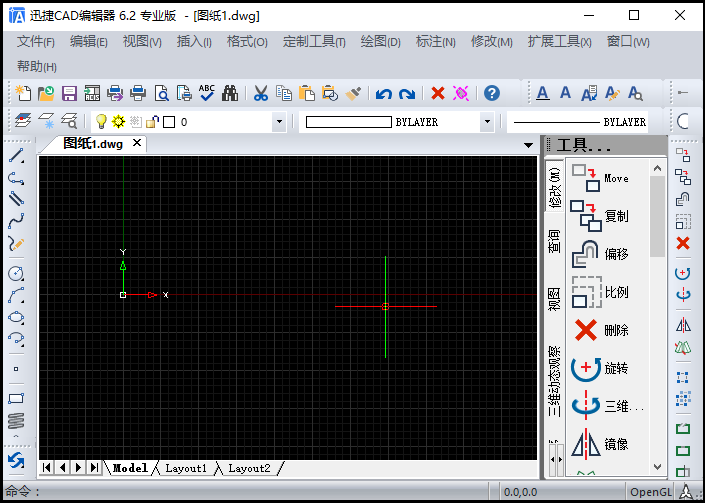

1.我们先运行迅捷CAD编辑器软件专业版；

2.要设置图形界限，就要知道设置界限的本义，比如将来出图的时候，要使用A2或A0的图幅，那么就需要知道A2图纸的尺寸为（420mmX594mm），A0图纸的尺寸为（841mmX1189mm）；

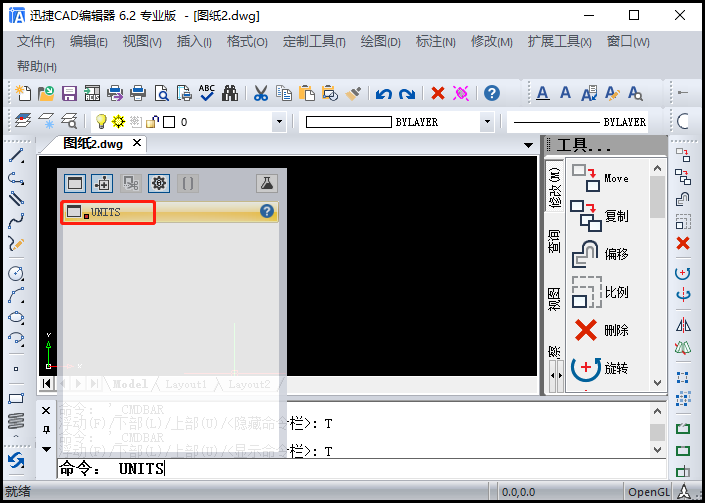

3.在这之前我们要设置好单位，在命令栏输入units命令字样，打开绘图设置弹窗；

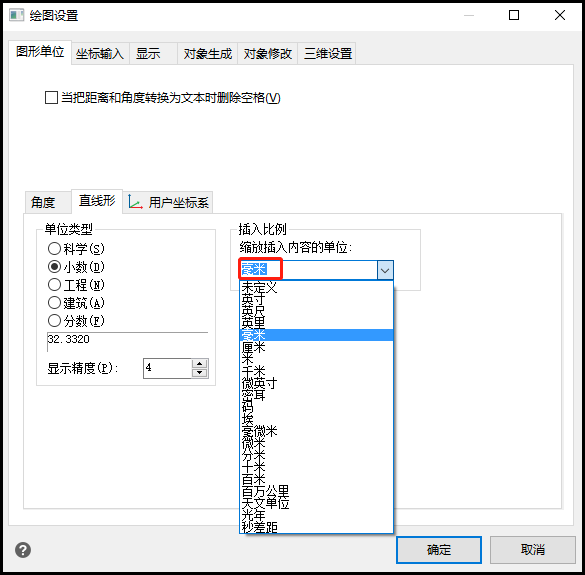

4.在弹出的绘图设置弹窗中，我们将插入比例，缩放插入内容的单位改为“毫米”。

步骤二：设置图形界限

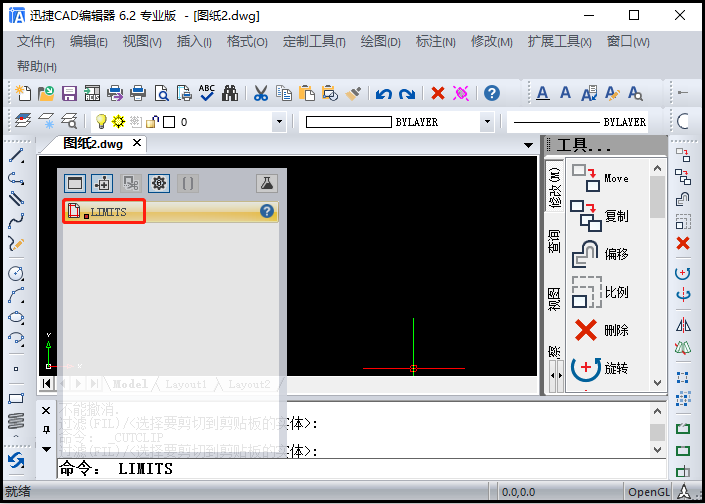

1.我们开始设置图形界限，本例以A2为例进行设置。在命令栏输入limits命令字样；

2.然后输入要设置界限区域的左下角位置，可默认为X轴和Y轴均为0；右上角的X轴为594，Y轴为420，也就是横向A2图纸的界限；

3.此时，CAD图纸绘制时的图形界限已经设置好了。

步骤三：快捷键“F7”打开栅格

此时设置图形界限可能看不出来，我们可以将栅格打开，已知快捷键“F7”可以立 刻打开栅格。该CAD图纸的图形界限就清晰的显示出来了。

以上就是小编在迅捷CAD编辑器里操作，CAD绘图时，如何设置图形界限的具体演示步骤。小伙伴们不妨试一下吧！
