CAD绘图中，文字文本的编辑问题

我们在日常的生活工作中，所接触到CAD 绘图工作常常都会遇到这一问题—关于文字文本的编辑问题。文字文本的精准描绘，对于完整的CAD图纸绘制工作较为重要。今天小编就给大家简单的演示一下。具体步骤如下：

使用工具：迅捷CAD编辑器专业版
免费下载

步骤一：先输入文字文本

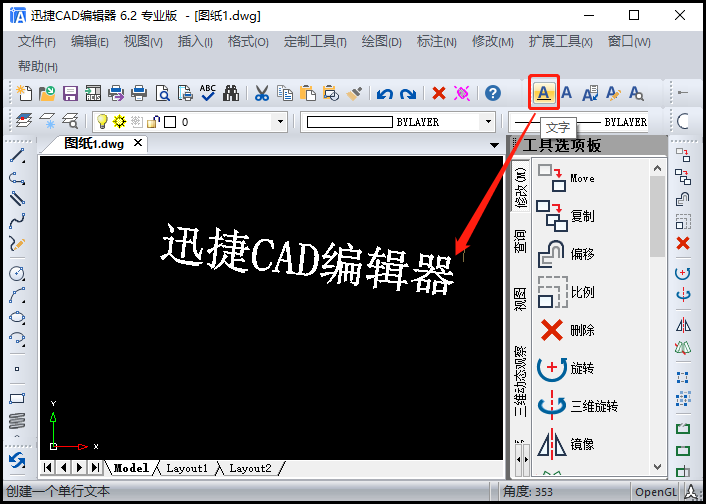

1.我们先在CAD制图软件中点击菜单栏里的单行文本“A”选项按键。

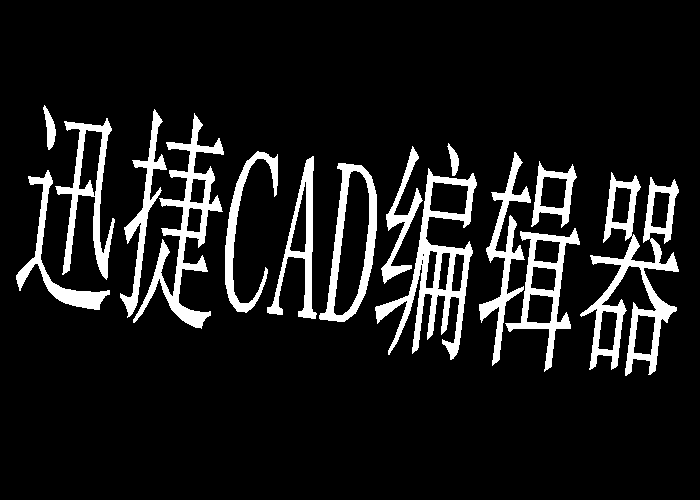

2.此时命令框会显示“创建一个单行文本”的命令指示，我们输入“迅捷CAD编辑器”字样。

步骤二：扩展工具-文字-调整文本

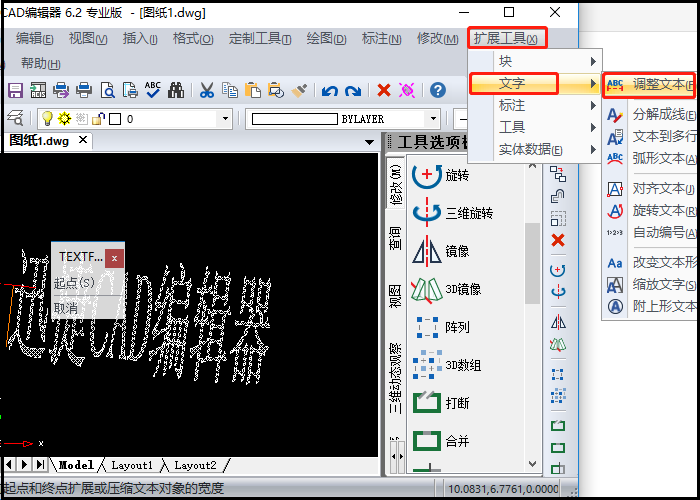

1.我们点击菜单栏里的“扩展工具（X）-文字-调整文本(F)”选项按钮，此时，命令框会显示“根据新的起点和终点扩展或压缩文本对象的宽度”的命令指示。

2.之后命令框会显示“请选择要编辑的文字：”，我们移动光标，在文字文本上任意点击一下。

3.此时，CAD绘图框中会跳转出“TEXTF…”弹窗，命令框会显示“提示我们指定端点或起点（S）：”。

4.我们移动光标选择合适的起点（S），然后按照自身需求，调整好合适的文本位置。

步骤三：扩展工具-文字-分 解成线

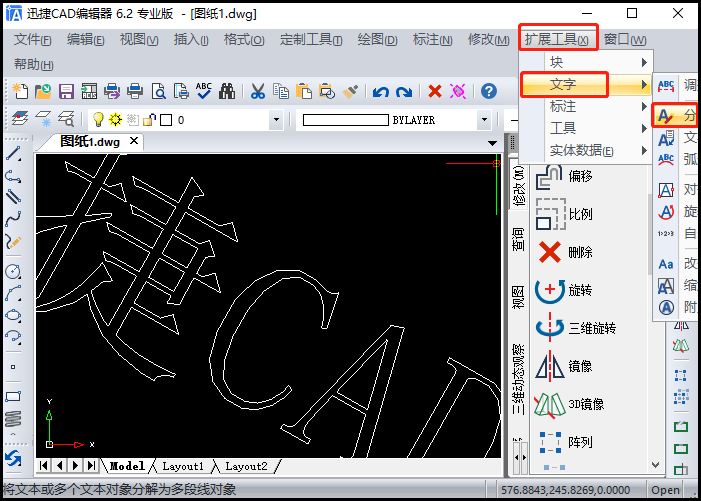

1.我们点击菜单栏里的“扩展工具（X）-文字-分解成线（E）”选项按键。

2.此时，命令框会显示“将文本或多个文本对象分解为多段线对象”的命令指示。

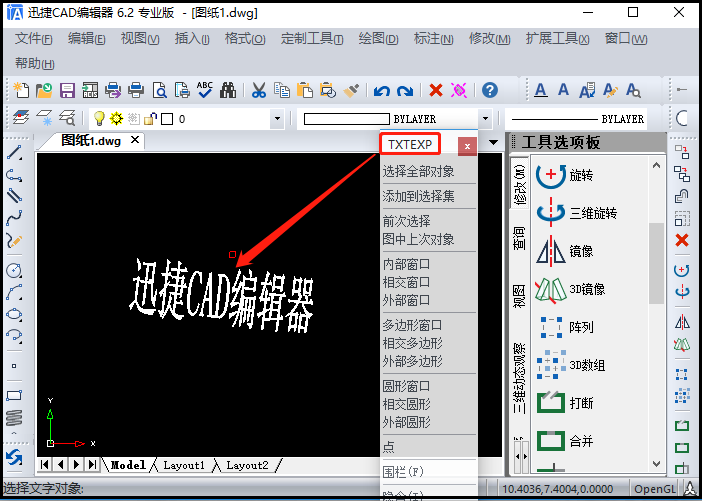

3.此时，CAD绘图框中会跳转出“TXTEXP”弹窗，命令框会显示“选择文字对象：”命令指示。

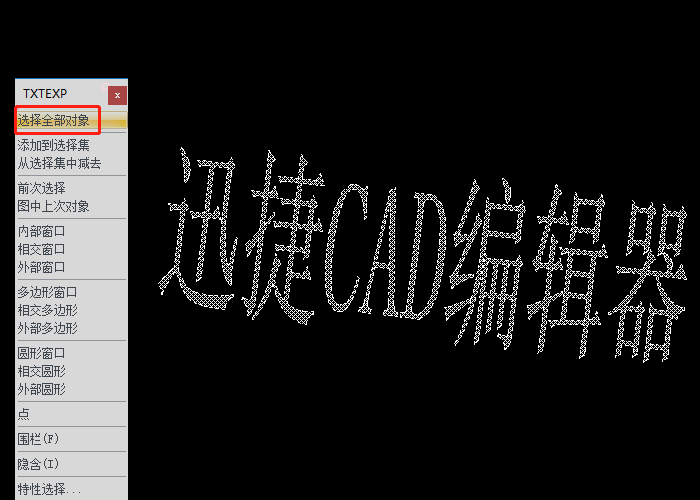

4.我们点击“TXTEXP”弹窗中的“选择全部对象”命令。这时候文本文字就完成了“分解成线”的编辑操作。

以上就是在迅捷CAD编辑器专业版里，关于CAD绘图中，文字文本的编辑问题的相关操作；有兴趣的小伙伴们不妨试一下！
