CAD中怎么标注面积,面积是怎样算出来的

在日常的CAD绘图设计工作中，我们常常需要给绘制的CAD图纸中的图形进行面积标注。当然在标注面积之前我们需要先测量出图形的面积。而且要了解，测量出的图形面积不会自动生成注记，不同于直线标注，面积计算出来后，还需要通过文字编辑进行手动标注。今天小编给大家介绍两种常用的面积测量方法（前提是计算面积的区域是闭合区域）。具体演示步骤如下：

使用工具：迅捷CAD编辑器专业版
免费下载

步骤一：绘制一个闭合区域图形

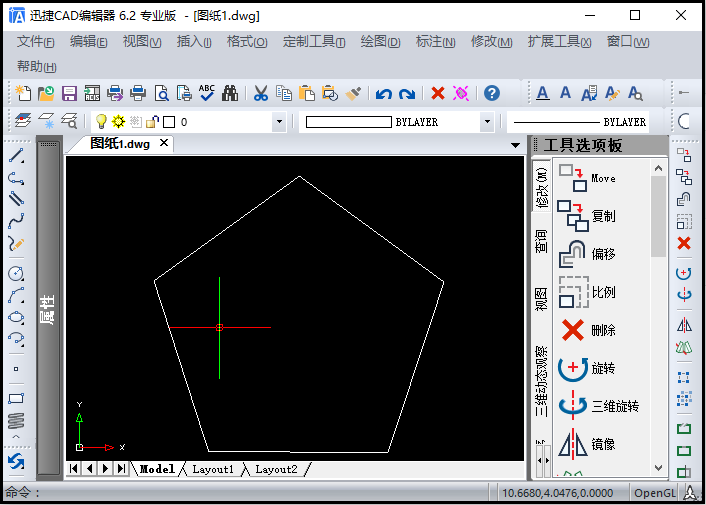

我们运行CAD制图软件，任意绘制出一个闭合区域图形（这里我们以一个五边形为例）。

步骤二：两种常用的面积测量方法

1.面积测量快捷键命令字符：area或AA

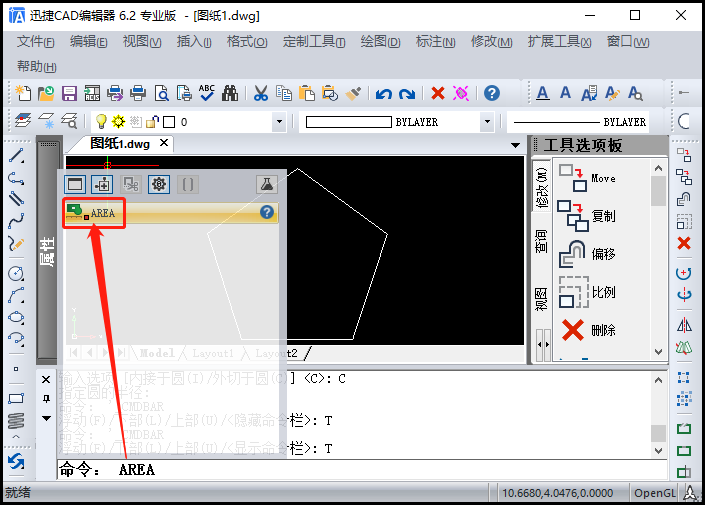

（1）在命令行输入命令字符：area，点击键盘空格键；

（2）根据命令行提示，“实体(E)/添加(A)/减去(S)/<第 一点>: ”，输入字母“E”，点击键盘空格键；

（3）根据命令行提示，“选取对象进行面积计算: ”，选中需要测量面积的闭合图形（五边形）；

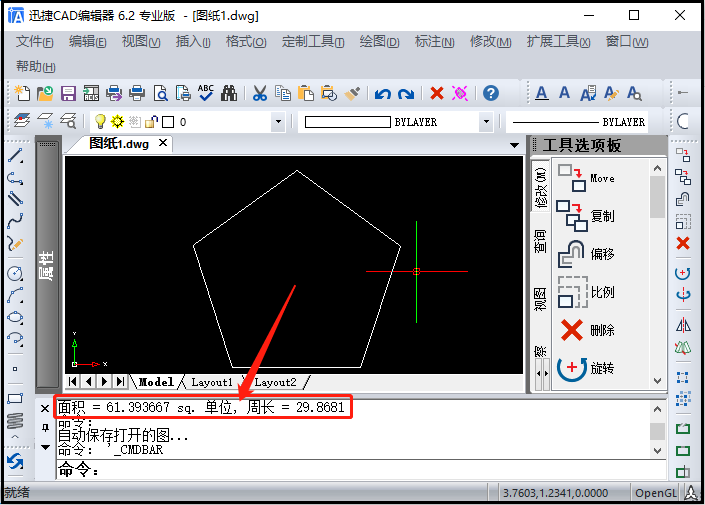

（4）这时候命令行会立刻显示出该闭合图形（五边形）的面积、周长。

2.查看闭合图形的图形特性

（1）移动光标选中需要量测的闭合图形（五边形），然后点击鼠标右键，选择“特性”命令选项；

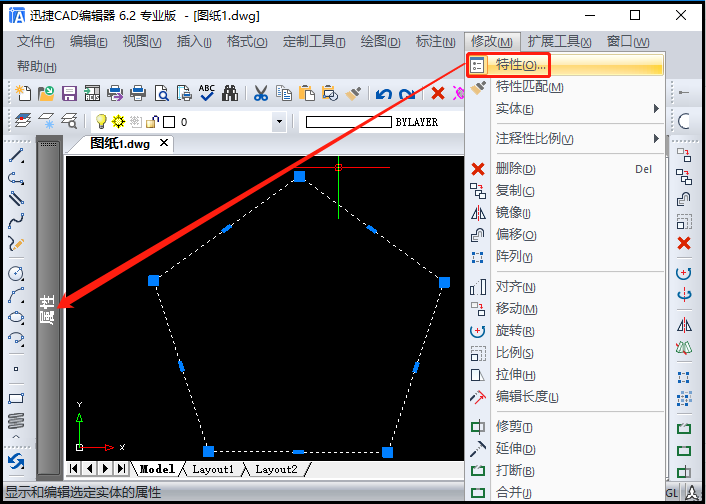

（2）或是直接在菜单栏里选择“修改-特性”命令选项，会弹出属性显示栏；

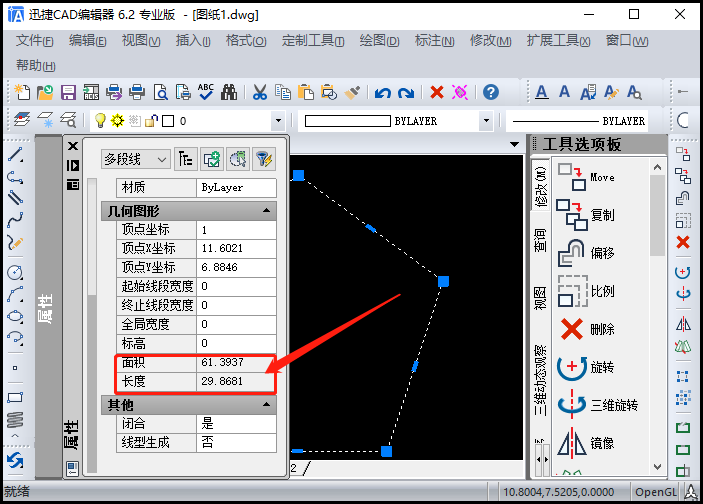

（3）在属性栏里，我们可以看到该闭合图形（五边形）的面积、周长显示。

步骤三：手动标注闭合图形面积

上述关于查询图形面积的两种方法介绍完毕，接下来我们根据已知的图形面积，通过文字编辑在图形中进行手动标注。

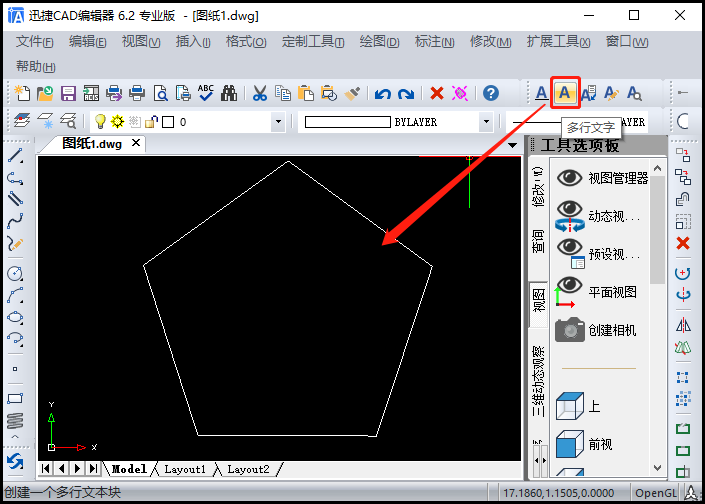

1.选择工具栏里面的“多行文字”命令选项图标；

2.在需要标注的闭合图形周围选择合 适的文字放置，点击鼠标左键，会弹出“编辑文字”的弹窗；

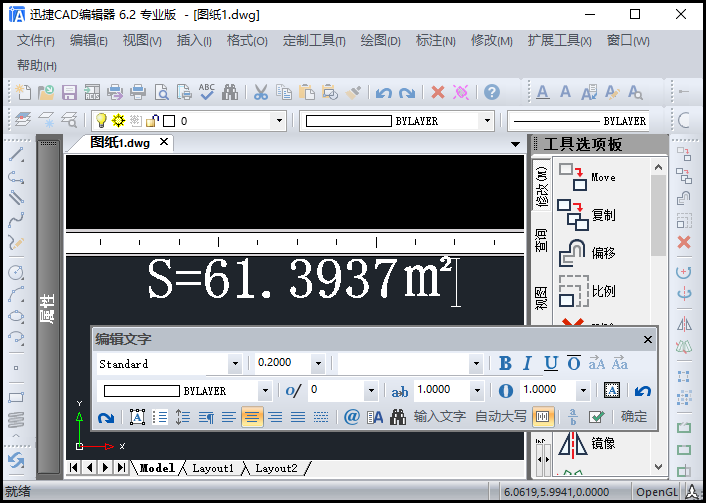

3.手动输入已经测量好的闭合图形面积，同时可以自定义设置喜欢的文字样式；

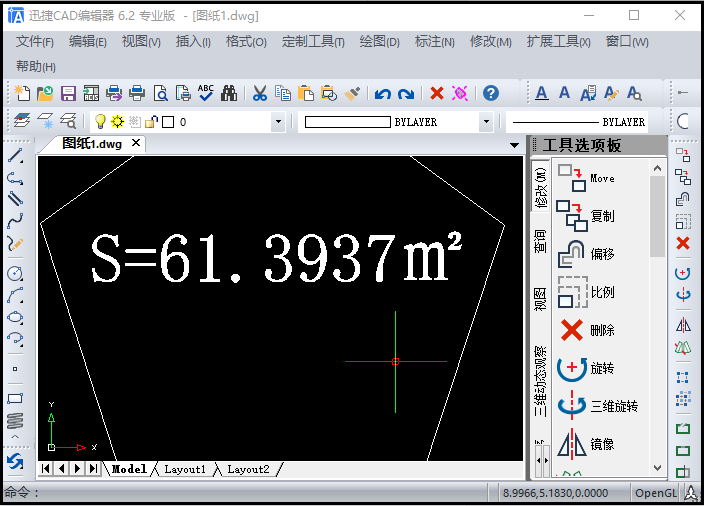

4. 点击“编辑文字”弹窗里的“确定”按钮。此时，该闭合图形的面积标注完成。

以上就是小编以迅捷CAD编辑器专业版为例，给大家分享的关于CAD中怎么标注面积,面积是怎样算出来的详细演示步骤。喜欢的小伙伴们可以自己动手尝试一下哦！
